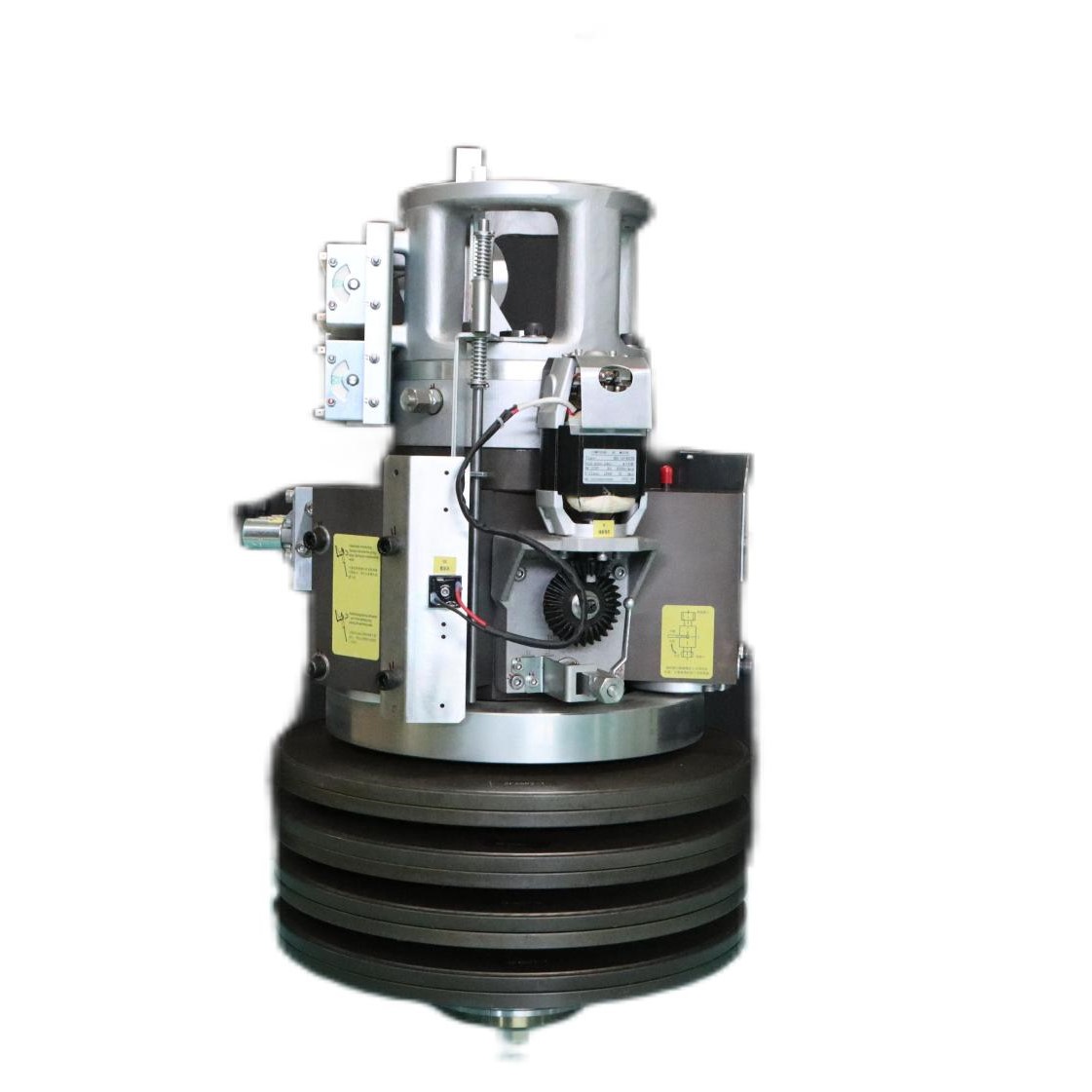

Mekanisme Operasi Spring Cakera Hidraulik CYD-4 (Jenis Lanjutan)

1. Mekanisme menggunakan spring cakera sebagai medium penyimpanan tenaga, minyak hidraulik sebagai medium penghantaran, mudah untuk mendapatkan tekanan tinggi untuk menjadikan strukturnya kecil dan padat;

2. Operasi penutupan dan penutupan bergantung pada penghantaran hidraulik, bunyi operasi adalah kecil, penampan licin;

3. Kuasa operasi yang tinggi, kelajuan penutupan dan penutupan yang tinggi, tindakan pantas dan tindak balas sensitif;

4. Reka bentuk paip bersepadu

5.Enam modul

6. Proses pembuatan struktur kompleks, bahan, keperluan ketepatan pemprosesan adalah sangat tinggi

7. Struktur pemasangan yang mudah, badan dan mekanisme hidraulik menggunakan mod sambungan terus

Hubungi sekarang E-mel WhatsApp

Maklumat produk

Penerangan Produk

Mekanisme operasi spring cakera hidraulik siri CYD-4 menggunakan spring cakera sebagai komponen penyimpanan tenaga. Spring cakera mempunyai ciri daya yang sangat baik, tidak terjejas oleh suhu persekitaran, menyimpan sejumlah besar tenaga, dan mempunyai ciri daya licin. Strukturnya menggunakan reka bentuk modul bersepadu tanpa sambungan saluran paip. Mengguna pakai reka bentuk struktur pengedap termaju, sistem pengedap dinamik dan statik termaju, dan sistem penimbal hidraulik bersepadu dalaman, sistem ini mempunyai tekanan tinggi, struktur padat dan padat, kuasa operasi yang tinggi, dan prestasi yang stabil dan boleh dipercayai. Terutamanya sesuai untuk aplikasi voltan tinggi dan arus tinggi dalam GIS paras voltan 252kV-1000KV dan pemutus litar tangki.

Parameter Teknikal Produk

1. Kuasa keluaran pecah di bawah voltan terkadar: 13200J

2. Kuasa keluaran penutupan voltan terkadar: 4100J

3. Motor terkadar voltan DC/AC220V

4. Kuasa motor yang diberi nilai: 1000W

5. Masa pemisahan: 20-50ms

6. Masa tutup: 75-90ms

7. Lejang mekanisme: 205±1mm

8. injap keselamatan mula anjakan di bawah tekanan mengunci penutup: 84.5±1mm

9. Anjakan pam minyak yang berhenti di bawah tekanan penutupan dan penyekat: 83.5±1mm

Senario Aplikasi

Tempat pemasangan: dalam/luar
